一. 直流固態繼電器產品特點
?、?控制回路與負載回路之間光電隔離.
?、?擁有10-80A直流輸出
?、?使用時需配適當散熱器,必要時加強迫風冷.
?、?控制信號與TTL邏輯兼容;
?、?阻燃工程塑料外殼,金屬底板
?、?用途廣范,可用于直流阻性感性負載:如噴泉,娛樂設施,醫療器械,烘箱,直流電機,電氣開關柜,自動化控制等設備

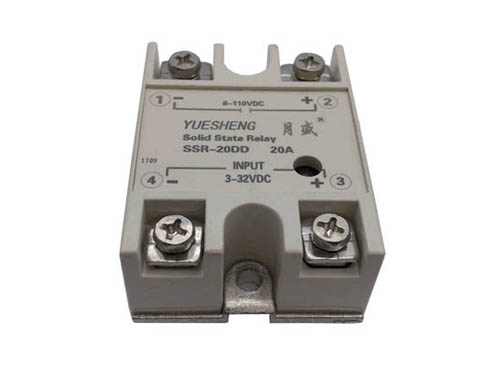

二.直流固態繼電器產品概述
直流
固態繼電器采用阻燃工程塑料外殼,造型別致,結構新穎,自升螺絲壓接式接線,配有安全蓋,使安裝、檢查方便快捷、安全可靠.
直流固態繼電器是輸入輸出間采用光電或電磁脈沖隔離技術,用功率晶體管或大功率MOS管,IGBT管等器件,代替?zhèn)鹘y(tǒng)電磁線圈有觸點的繼電器具有壽命長、可靠性高、開關速度快、抗干擾能力強,電磁干擾小、無噪聲、無火花等特點,由于直流固態繼電器上述一系列特性,目前廣泛應用于直流電機驅動,通訊與網絡設備,計算機終端產品,數字音響,視頻設備,自動化控制系統,以及儀器儀表,醫療器械,娛樂設施,噴泉等場合.特別適用于腐蝕、潮濕、防塵、要求防爆等惡劣環境,及頻繁開關的場合.
| 三. 以下是直流固態繼電器參數: |
| 型 號 |
SSR-10DD,SSR-15DD,SSR-20DD,SSR-25DD,SSR-40DD,SSR-50DD,SSR-60DD,SSR-80DD
|
輸
入
參
數 |
控制方式 |
4-32VDC(直流) |
| 輸入電流 |
大于5mA
|
| 工作指示 |
LED |
| 通斷時間 |
≤1mS(毫秒) |
|
可靠關斷電壓
|
小于0.8VDC
|
輸
出
參
數 |
輸出電壓 |
直流6-110VDC(10-25A),直流6-480VDC(10-80A) |
|
額定工作電流
|
10A,15A,20A,25A,40A,60A,80A |
| 通態壓降 |
≤0.1Vdc |
|
最小導通電流
|
10mA |
|
斷態漏電流
|
小于1mA |
性
能
參
數 |
介質耐壓
|
2500VAC，1分鐘 |
| 絕緣電壓 |
≥2500V |
| 絕緣電阻 |
≥100MΩ |
| 工作溫度 |
—35～75 ℃ |
| 電源頻率 |
/ |
| 散熱條件 |
可以用YS-D1,YS-D2,YS-S1 |
| 負載電流安全系數 |
阻性負載取2倍以上,感性負載取3倍以上
|
| 外形尺寸 |
965.5L×45.0W×23.5H |
| 重量 |
130g |

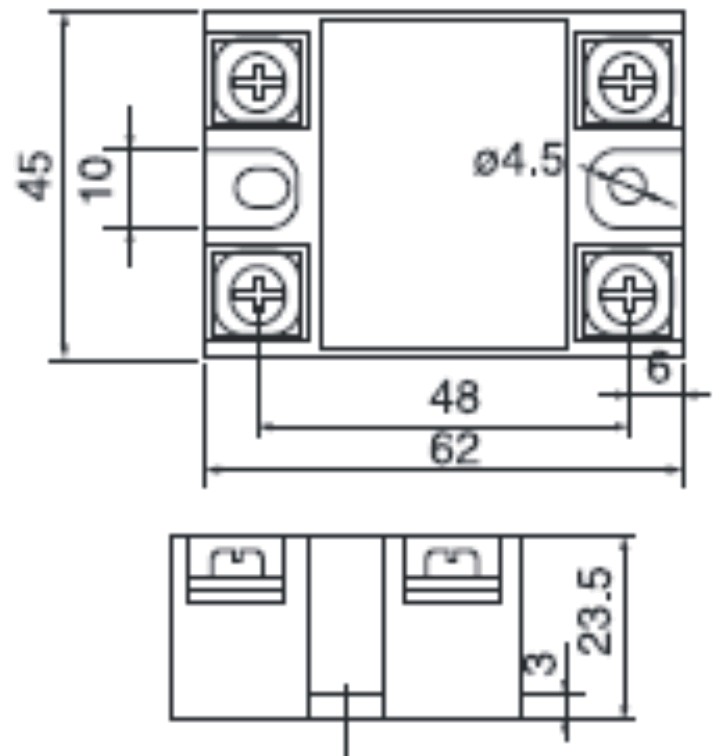

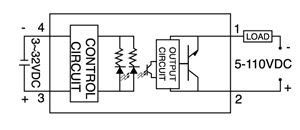

四. 直流固態繼電器外形尺寸和安裝接線圖:(單位:mm)
溫度曲線圖:
五. 固態繼電器產品選用注意事項:
● 選擇產品時，應根據負載的性質不同，在電流檔次上留有不同的余量。（阻性負載時,可按2-3倍負載電流選取。感性或容性負載時,可按3-5 倍負載電流選取）。
● 根據負載電流與環境溫度的關系，當環境溫度較高或散熱條件欠佳時。應增加電流容量。為防使用時負載短路，要求在負載回路中串接與本產品相應的快速斷路開關或快速熔斷器。
● 感性負載時，應在輸出端并接壓敏電阻，以防過壓時損壞晶閘管。壓敏電阻(MOV)的選配：240V檔時選430-470V，440V檔時選680-750V， 660V檔時選1100-1200V。
● 安裝時，要求散熱器與本產品接觸面之間必須平整、光潔，并在其表面均勻涂上一層導熱硅脂，最后再將套上平墊圈、彈簧墊圈的螺絲對稱擰緊固定。
● 當固態繼電器首次工作停機后，應趁其尚有余溫再緊固一下固定螺釘，以使固態繼電器底板和散熱器表面能夠緊密接觸，達到最佳散熱效果。
● 不同型號固態繼電器其標稱電流是在環境溫度為40℃時的標稱電流,所以散熱要充分!! |
