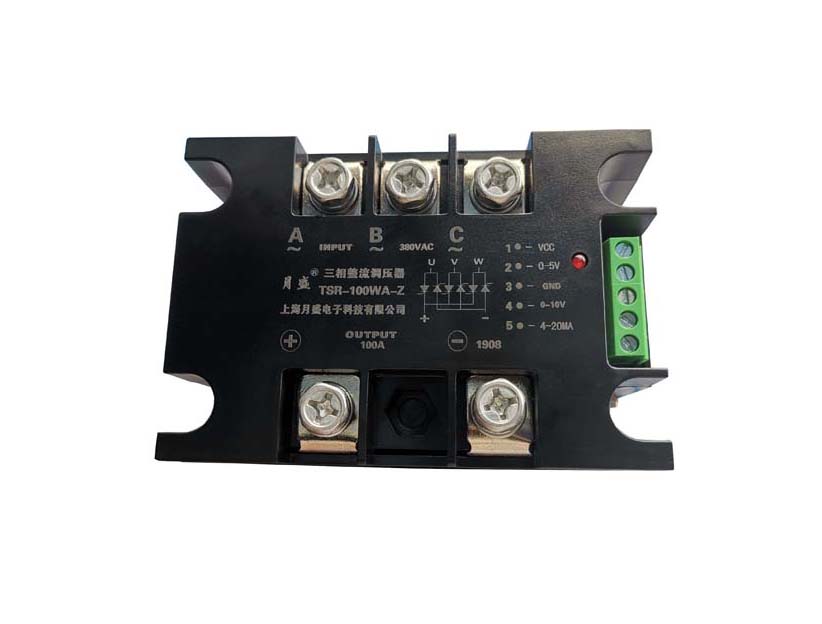

三相整流調壓模塊
三相整流調壓模塊

一. 三相整流調壓模塊產品特點

  1. 本產品是將6只晶閘管主電路和移相觸發控制電路封裝在一起的多功能功率集成模塊
  2. 全波整流。可控硅輸出,可靠穩定,壽命長等特點.
  3. 采用焊接式芯片,使帶負載能力達到最大
  4. 它能接受1-5V,4-20mA及手動10K電位器輸入。
  5. 外形長方型,環氧樹脂灌封(模塊)。
  6. 使用時需配適當散熱器,必要時加強迫風冷。
  7. 阻燃工程塑料外殼,采用黃銅散熱底板
  8. 用途:如直流電動機調速,可用來對電源、直流電機、勵磁、電焊、電鍍、充電等場合等設備

二. 概述
1、一體化三相整流調壓模塊采用進口集成電路設計,內部集三相過零檢測電路、移相控制電路、觸發驅動電路、六路單向可控硅組成的全控橋,在自動或手動調節的輸入控制作用下,產生三相可改變導通角的強觸發脈沖信號再去分別控制內部可控硅,實現三相交流電直接轉換成幅值無級可調的脈動直流電壓,負載上的電壓從0V到電網全電壓的全范圍調節。模塊典型應用于各種電源、穩壓、直流電機、勵磁、電焊、電鍍、充電等場合。
2、0-5Vdc、0-10Vdc、4-20mA等全兼容輸入自動控制模式,也可用手動控制。輸入調節范圍寬,輸出調節精度高,抗干擾能力強。上電無瞬間沖擊輸出。
3、模塊有LED電源指示。
4、模塊采用SMT工藝,DCB陶瓷基板,體積小,外圍接線少,性能穩定,使用方便,可靠性高。
5、模塊適用于三相交流380V±10%,頻率:50Hz,無相序要求。其他低電壓下使用時,也可定制。
6、各輸入控制端與開關電源輸入端之間以及與強電主回路之間為全隔離設計,絕緣介質耐壓大于2000 Vac。

三. 三相整流調壓器:
型 號

TSR-40WA-Z,TSR-60WA-Z,TSR-80WA-Z,

TSR-100WA-Z, TSR-150WA-Z, TSR-200WA-Z



數
工作電壓 12VDC ≤1A直流
控制信號
4-20ma,1-5V,10KΩ電位器
控制電流 4-20mA
手動電位器阻值
10KΩ



數
負載電壓 三相電380進,輸出0-520VDC
額定工作電流
40A.60A.80A.100A.150A.200A.
通態壓降 1.5V
最小導通電流
50mA
斷態漏電流
小于10mA



數
介質耐壓
2500VAC,1分鐘
絕緣電壓 ≥2500V
絕緣電阻 ≥100MΩ
工作溫度 —35~75 ℃
電源頻率 50/60HZ
散熱條件 ≥25A配散熱器,≥40A再加風扇強冷 選用YS-S系列散熱器
負載電流安全系數 阻性負載取2倍以上,感性負載取3倍以上
外形尺寸 105.0L×74.0W×33.0H
重量 280g

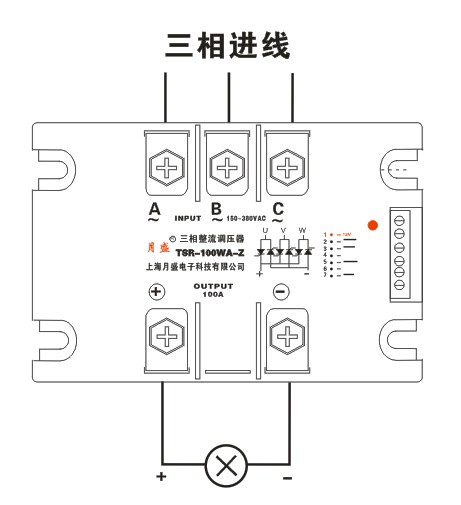

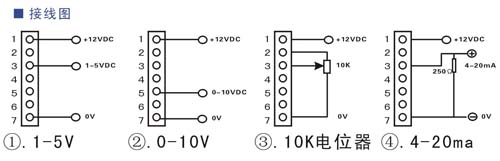

四.三相整流調壓器外形尺寸和安裝接線圖:(單位:mm)

溫度曲線圖:


五. 固態繼電器產品選用注意事項:
  ● 選擇產品時,應根據負載的性質不同,在電流檔次上留有不同的余量。(阻性負載時,可按2-3倍負載電流選取。感性或容性負載時,可按3-5 倍負載電流選取)。
  ● 根據負載電流與環境溫度的關系,當環境溫度較高或散熱條件欠佳時。應增加電流容量。為防使用時負載短路,要求在負載回路中串接與本產品相應的快速斷路開關或快速熔斷器。
  ● 感性負載時,應在輸出端并接壓敏電阻,以防過壓時損壞晶閘管。壓敏電阻(MOV)的選配:240V檔時選430-470V,440V檔時選680-750V, 660V檔時選1100-1200V。
  ● 安裝時,要求散熱器與本產品接觸面之間必須平整、光潔,并在其表面均勻涂上一層導熱硅脂,最后再將套上平墊圈、彈簧墊圈的螺絲對稱擰緊固定。
  ● 當固態繼電器首次工作停機后,應趁其尚有余溫再緊固一下固定螺釘,以使固態繼電器底板和散熱器表面能夠緊密接觸,達到最佳散熱效果。
  ● 不同型號固態繼電器其標稱電流是在環境溫度為40℃時的標稱電流,所以散熱要充分!!
  ● 注意負載端不要用萬用表來叛斷產品的好壞!
